6. Gemeinsames Projekt "Bahnhofsuhr"

Anforderungen an die Klasse Sekundenzeiger

// Instanzieren und Zeichnen an der 12:00:00 Uhr-Position:
    sekundenzeiger = new Sekundenzeiger(mitteX, mitteY, radius);

// Drehen um einen Punkt in einem bestimmten Winkel:
    sekundenzeiger.drehenUm(mitteX, mitteY, 0.1/12);
{{ :schule:klassen:2017:10b:sekundenzeigerdetail.png|}}

public class Sekundenzeiger {

    private Kreis kreisMitte;
    private Kreis kreisAussenRot;
    private Kreis kreisAussenWeiss;
    private Dreieck dreieck;

    public Sekundenzeiger(double mitteX, double mitteY, double radius){

        kreisMitte = new Kreis(mitteX, mitteY, radius/20);
        kreisMitte.setFuellfarbe("rot");

        double mitteYAussen = mitteY - radius * 0.6;

        kreisAussenRot = new Kreis(mitteX, mitteYAussen, radius/10);
        kreisAussenRot.setFuellfarbe("rot");

        dreieck = new Dreieck(mitteX, mitteY - radius, radius/20, radius*6/5);
        dreieck.setFuellfarbe("rot");

        kreisAussenWeiss = new Kreis(mitteX, mitteYAussen, radius/20);
        kreisAussenWeiss.setFuellfarbe("weiß");

    }

    public void drehenUm(double mitteX, double mitteY, double winkel){
        kreisMitte.drehenUm(mitteX, mitteY, winkel);
        kreisAussenWeiss.drehenUm(mitteX, mitteY, winkel);
        kreisAussenRot.drehenUm(mitteX, mitteY, winkel);
        dreieck.drehenUm(mitteX, mitteY, winkel);
    }


}

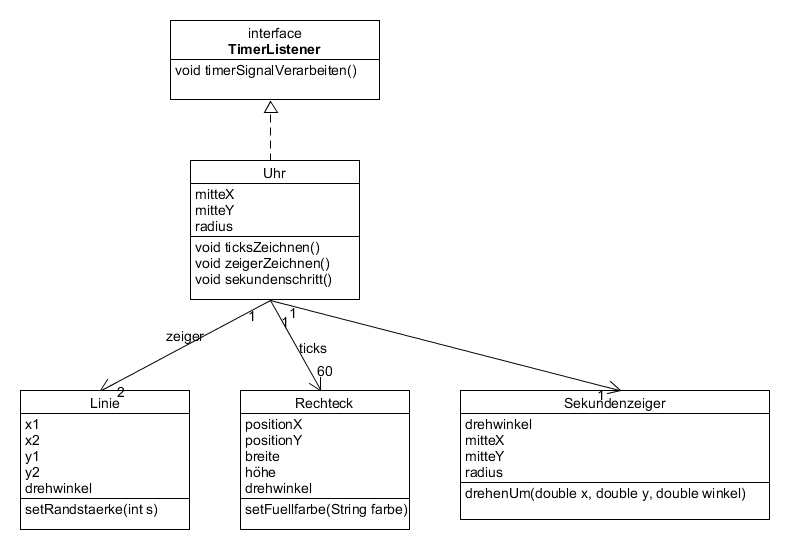

UML-Klassendiagramm des Uhr-Projekts

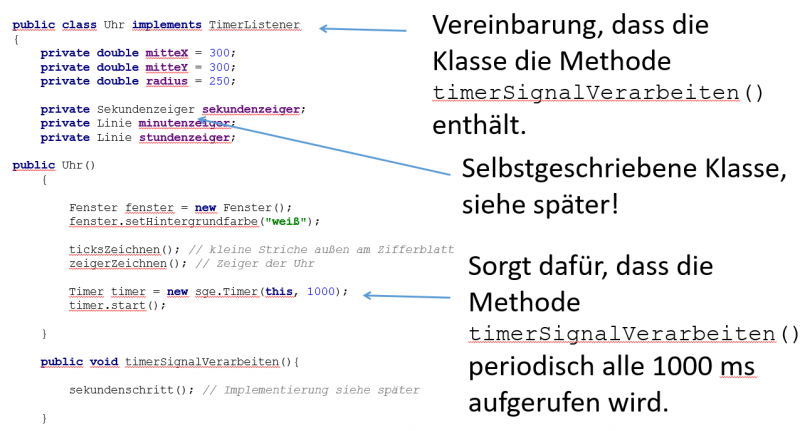

Interfaces

Wie sieht das Interface timerListener aus?

public interface TimerListener {

    public void timerSignalVerarbeiten();

}

Merke: Ein interface („Schnittstellen-Klasse“) ist eine Vereinbarung darüber, dass ein Klasse bestimmte Methoden enthält. Implementiert eine Klasse ein Interface, so wird dies im UML-Diagramm durch einen dargestellt.
